国内最大級ベッド研削盤による加工

ベッド研削盤を3台保有し、ステージやベースプレートなど大型部品の研削お任せください！

恒温恒湿で
高い要求精度に対応

加工工場内の温度、湿度を一定に保つことで、材料の変形を防止し高い平面度、平行度を実現します。

さまざまな材質の素材に対応可能

鉄やアルミ、鋳物、インバー材やNAK55など難削材、高硬度材、様々な材質に対応

国内最大級大型ベッド研削盤でお客様の大型部品の要求精度に応えます

1ベースプレート、ステージ、構造物など高い平面度・平行度を実現

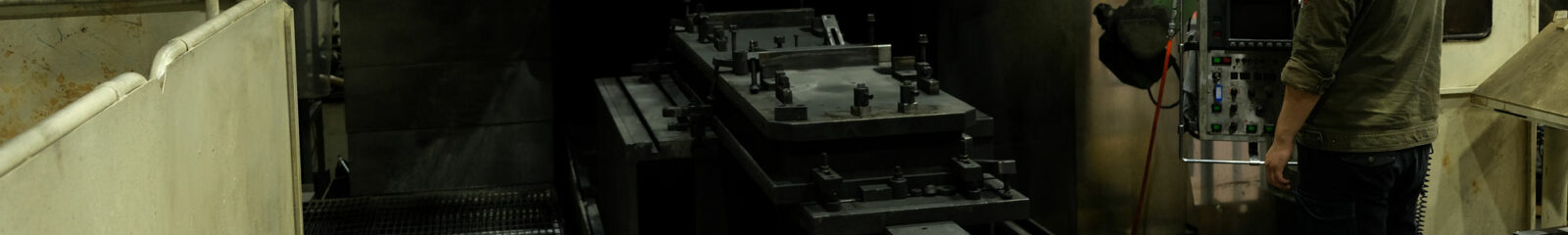

ベッド研削盤は水平方向にステージを動かし、ワーク表面に回転させた砥石を当てながら少しずつ削り出す加工方法です。
当社は国内では大手メーカーぐらいしか保有していない最大級のベッド研削盤を3台保有しています。
小ロットや、大手メーカーには相談できない加工、当社にご相談ください。

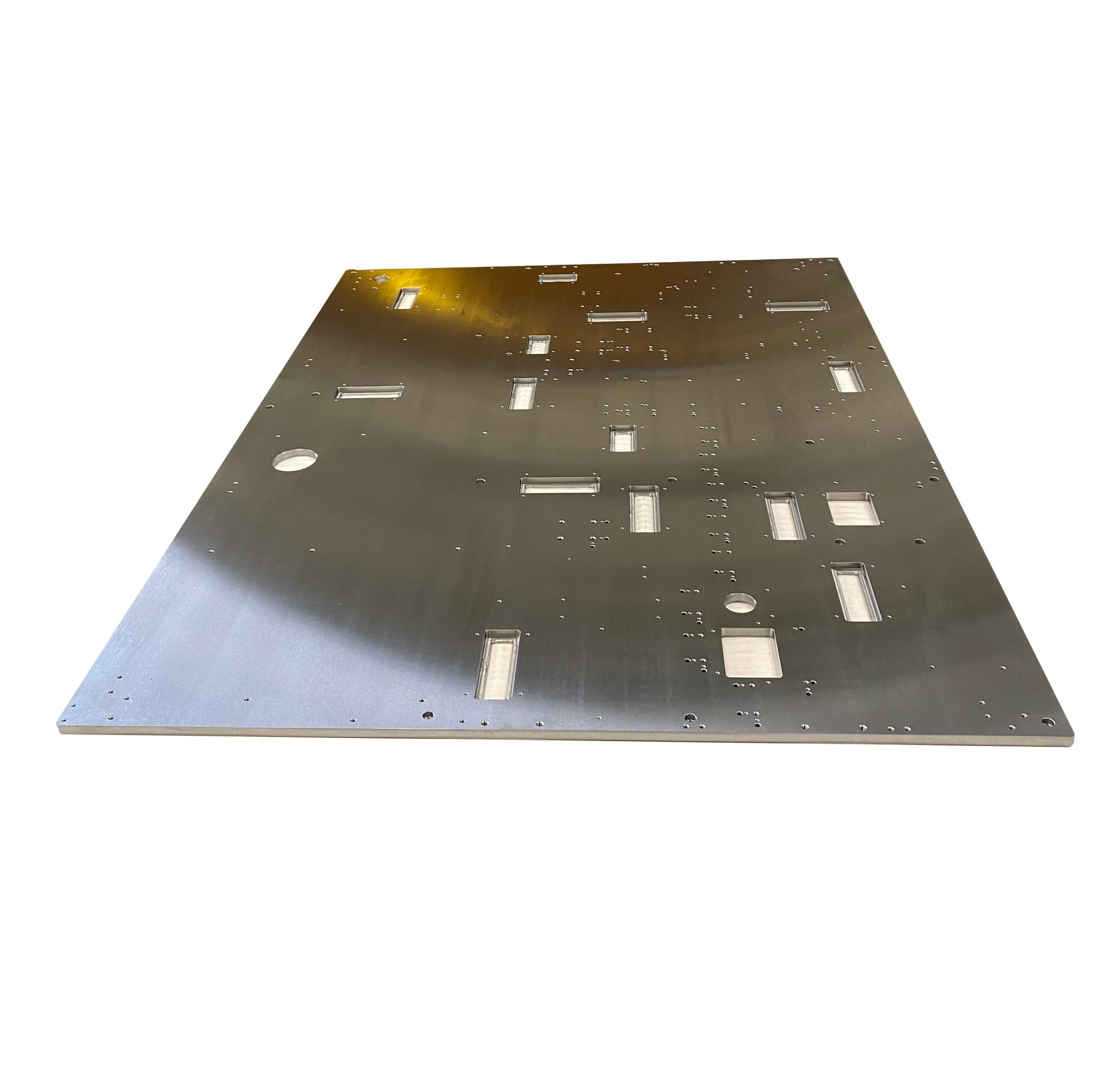

2アルミ研磨による平面度課題を解決。高品質なアルミ平面度を実現。

アルミ加工において、高い平面度を実現するためには精密な研磨が不可欠ですが、これを行える企業は少ないのが現実です。その主な理由は、研削液の管理とペーパーフィルターの使用が難しいためです。

当社では、この問題を解決するために、ペーパーフィルターを備えた先進の研削盤を使用しています。これにより、研削液の管理が容易になり、アルミの研磨品質を大幅に向上させることができます。当社の技術と設備により、お客様の要求する高品質なアルミ研磨を実現します。

材質は、A1050 A2017 A5052 A5052P A5056 A5056D A5083 A6061 A6063 A7075など幅広く対応しております。

3恒温恒湿の工場で熱変異、金属の歪みが少ない製造環境だから高い精度の加工が可能

加工設備だけでなく製造工場の温度管理も徹底して行っています。

工場内には10機の空調管理設備を導入。1日の温度変化は24℃±１℃に設定し大きな板ものでも熱変異、歪みを抑えるようにしています。

大型ベッド研削盤の紹介

CNC門型平面研削盤　KSL-1560（住友重機械）

作業面サイズ: 1500mm×6000mm
最大加工高さ: 1500mm
テーブル許容搭載量: 9TON
横軸砥石: φ710×100
砥石回転数: 700～1200
旋回軸砥石: φ455×65
砥石回転数: 1200～3000

CNC門型平面研削盤　KSL-1550 GS6（住友重機械）

作業面サイズ: 1500mm×5000mm
最大加工高さ: 1500mm
テーブル許容搭載量: 7.5TON
横軸砥石: φ710×75
砥石回転数: 700～1200
旋回軸砥石: φ455×65
砥石回転数: 1200～3000

CNC門型平面研削盤　KSL-1240 GS3（住友重機械）

作業面サイズ: 1250mm×4000mm
最大加工高さ: 1200mm
テーブル許容搭載量: 5TON
横軸砥石: φ710×100
砥石回転数: 700～1200
旋回軸砥石: φ455×65
砥石回転数: 1200～3000

対応可能な加工

対応可能材質

アルミ

A1050
A2017
A5052
A5052P
A5056
A5056D
A5083
A6061
A6063
A7075

アルミ鋳物

AC2
AC2C

砲金

BC

熱間金型用鋼

DM

鉄鋳物

FC
FC20
FC250
FC300
FCD300
FCD400

工具鋼

GO40F

プラスチック金型用鋼

HP
HPM1
HPM38

アルミ合金

KN500

プリハードン鋼

NAK55
PXA30

鉄

S45C
S45C 調質材
S45CB-D
S45CD
S45CH.T
S45CHRC24-26
S45CH-T
S45CTカタ
S45C調整材
S48C
S48C-HT
S50C
S50CH
S50C焼鈍材
S53C
S53CH
S53CN
S55C
S56C

クロモリ鋼

SCM415H
SCM440H

鉄（みがき棒）

SGD41-D

炭素工具鋼

SK
SK2
SK3
SK-3
SK5
SK5M

ダイス鋼

SKD
SKD11
SKD61

ハイス鋼

SKH51

合金工具鋼

SKS3
SKT4

構造用鋼

SS
SS400
SS41
SSD
SSナマシ

構造用鋼管

STK400
STKM
STKM13A

オーステナイト系 ステンレス鋼

SUS303
SUS304
SUS316

マルテンサイト系 ステンレス鋼

SUS410
SUS420J2
SUS430
SUS440
SUS440C

5052高精度材（白銅）

YH52

7075高精度材（白銅）

YH75

5052P高精度材 （神戸製鋼）

アルハイス

5052P高精度材 （神戸製鋼）

アルハイスⅢ

鋳造鋳鉄

デンスバー

対応可能CADデータ種類

*.dxf
*.dwg
*.sat
*.sab
*.asat
*.asab
*.igs
*.top
*.x_t
*.x_b
*.step
*.stp
*.stl
*.tsg
*.pdf
*.u3d
*.TopViw
*.emf
*.wmf
*.wrl
*.hpg

大型研削事例

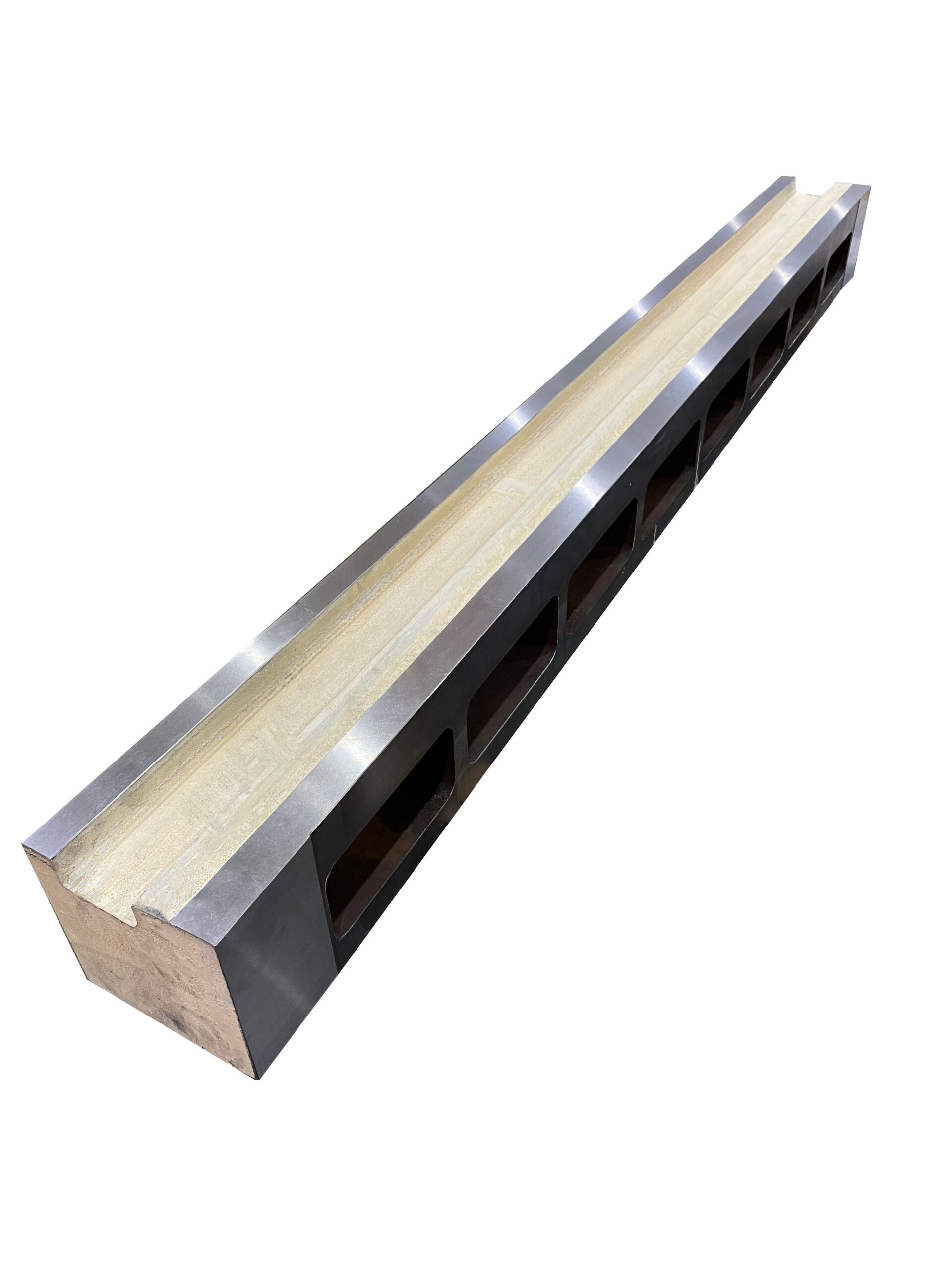

FC250（鋳物）　アリ溝加工
100X450X500

インバー材（FN315）の高精度切削・研削加工
25Ｘ200Ｘ200
公差穴間ピッチ0.01　平面度0.001　平行度0.003

FC200（鋳物）研削加工
150Ｘ200Ｘ1000
平面度0.01

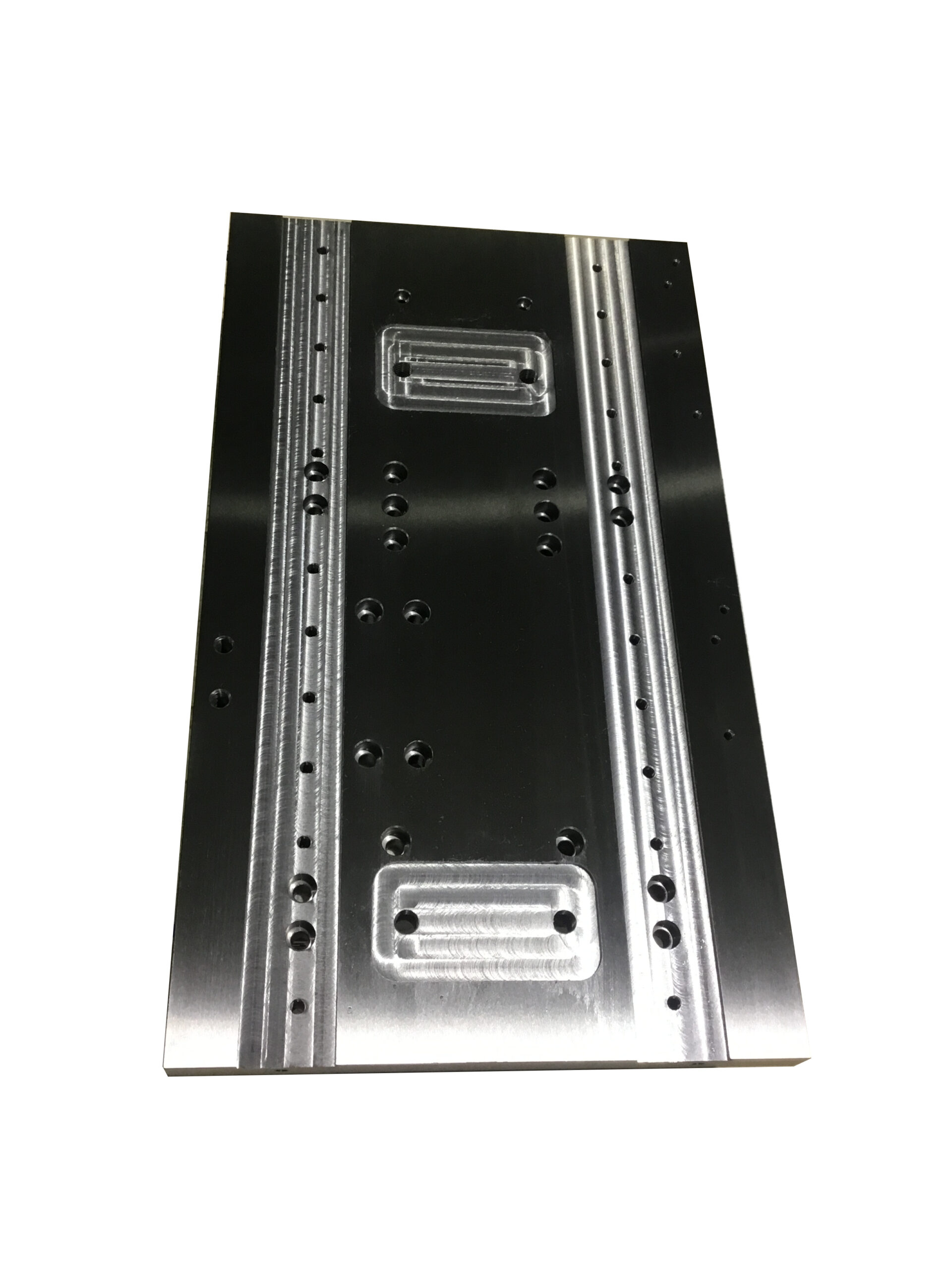

S45C（鉄）　大型プレートの切削・研削加工
15Ｘ1300Ｘ1800
平面平行0.05

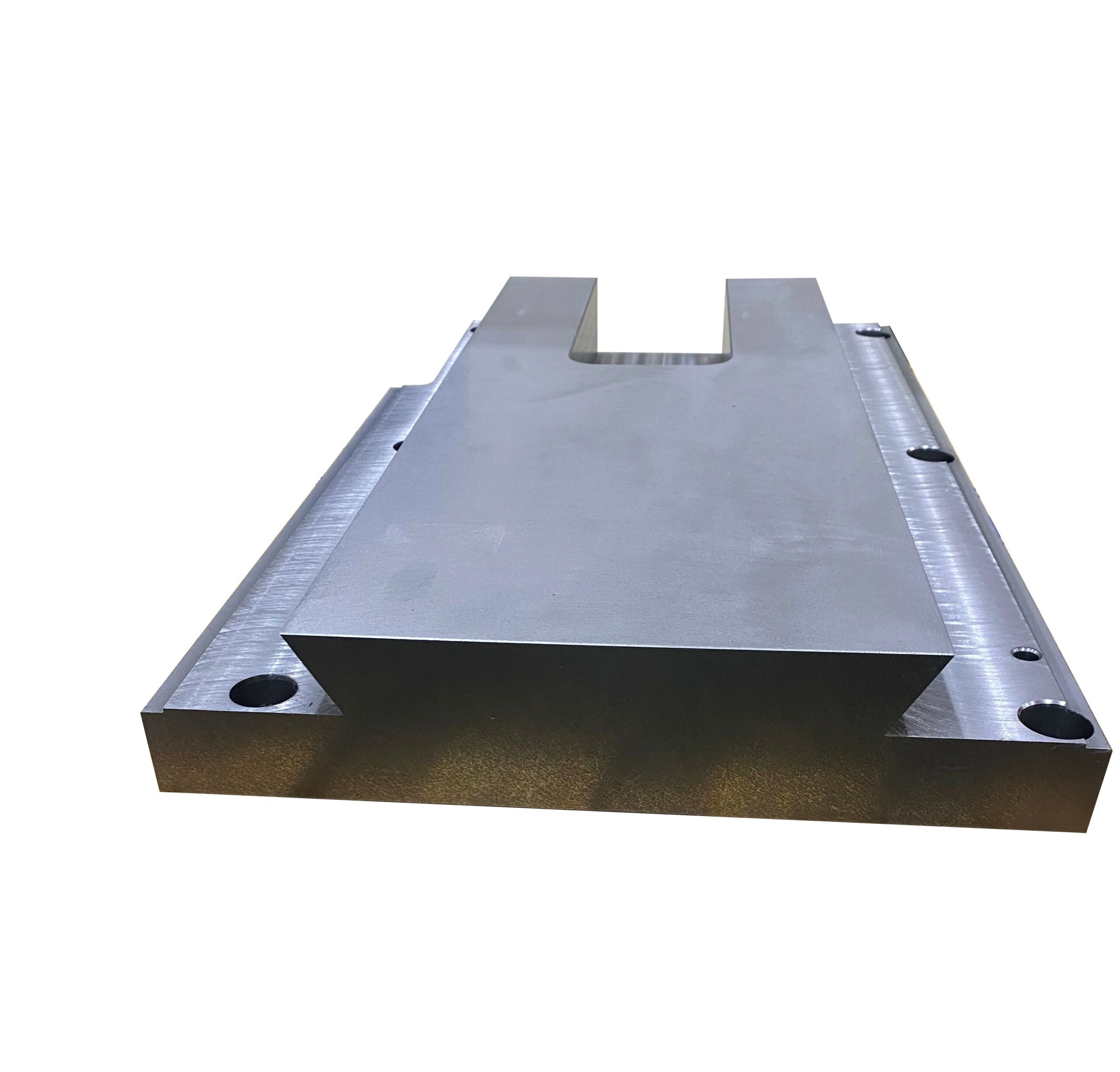

SS400（鉄）の切削加工・研削加工（平面度0.005）
20Ｘ250Ｘ500

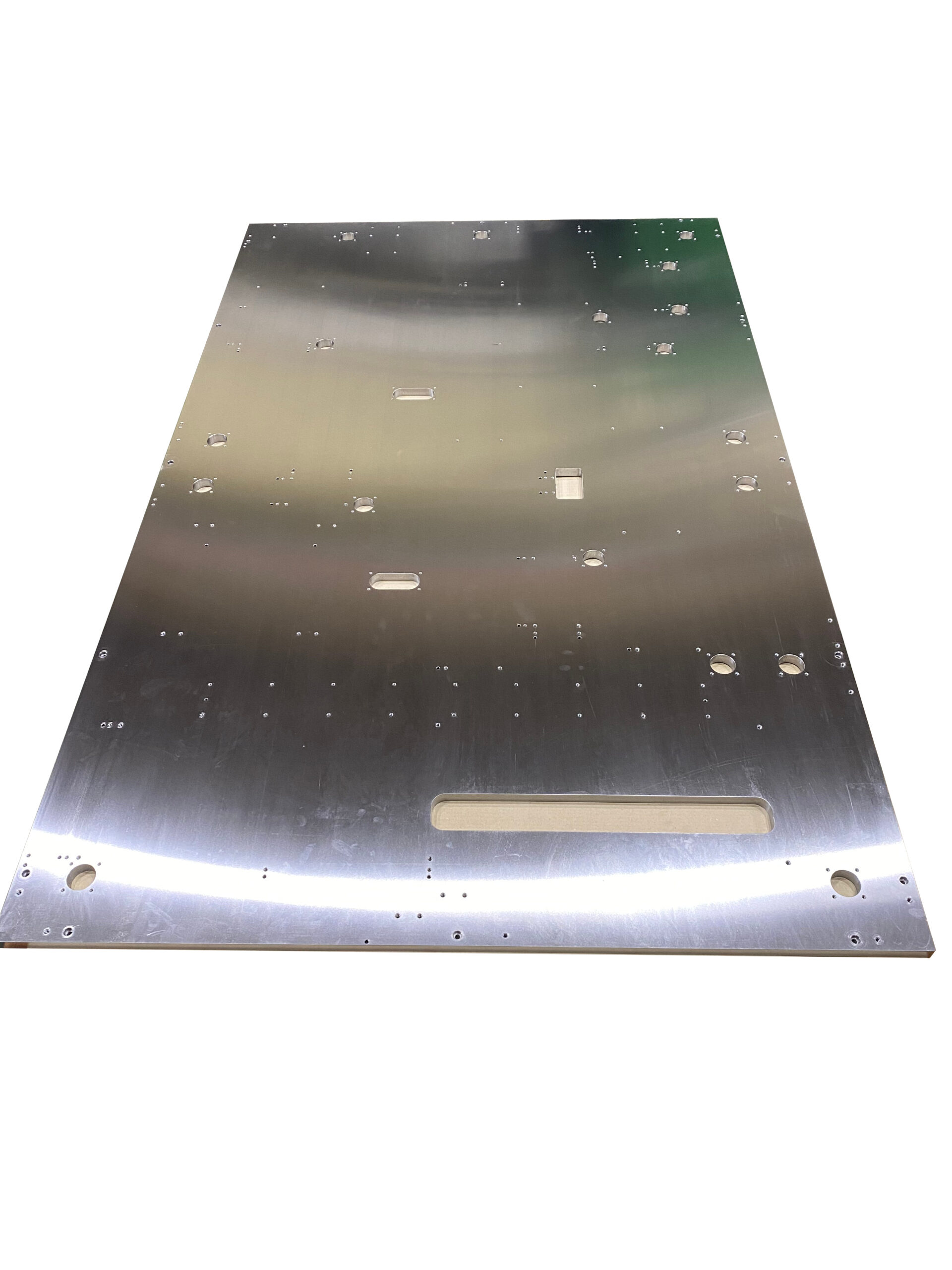

SS400（鉄）　大型プレートの研削・切削加工
20Ｘ1300Ｘ2100
平面・平行度0.05

大型研削事例の一覧

数値実績

製品名	材質	寸法	公差
A5052(アルミ）切削・研削加工	A5052	15Ｘ220Ｘ580	平面・平行度0.03
1000サイズののS45C切削	S45C	20Ｘ800Ｘ1000	平面・平行度0.03
SS400（鉄）大型切削・研削加工	SS400（鉄）	30Ｘ1000Ｘ2000	平面・平行0.005
SLD-MAGIC（SKD11）切削・研削加工	SLD-MAGIC（SKD11）	38X450X900	平面度0.02
S45C重量物(1900㎏)切削・研削	S45C	200x700x1800	平面・平行度0.01
A5052（アルミ）切削・研削加工	A5052	t10xΦ250	平面度0.02
S50C（鉄）　研削・切削加工	S50C	20Ｘ200Ｘ1600	平行0.01
NAK55を切削後に研削	NAK55	30±0.02Ｘ400Ｘ400	平行0.05
ステンレス（SUS304）溶接物の切削・研削加工	SUS304	250ⅹ400ⅹ1000	平行0.01
SS400の切削・研削（掘り込み部平行0.01）	SS400	40x400x1000	直角度0.02

加工の流れ
図面一枚で切削・研削・後処理まで一貫対応で品質コントロール

お客様から頂いた図面1枚で材料手配（金属全般・製缶等）から熱処理・加工・研削・表面処理や塗装まで、一貫して対応させて頂きます。
工程を一貫することで品質コントロールが可能になり高品質な製品が完成します。

1点のみの試作品・単品加工などの注文にも責任を持って対応します。

当社では１点のみの部品加工、小ロットでの注文にも責任を持って対応致します。
お気軽にご連絡下さい。
